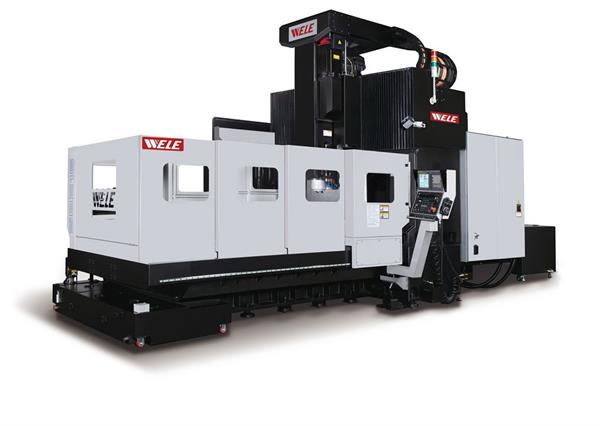

SB-x16系列
發布于：2015/1/28 14:56:01 點擊量：
1.最新一代齒輪傳動主軸設計
2.全系列重負荷滾柱導軌設計
3.全系列可搭配自動附加頭
4.最大行程(X/Y/Z)：4060/1600/800mm
| |
規格/機型
|
單位 |
SB-216 |
SB-316 |
SB-416 |
|
加工范圍
|
| |
X軸行程(左右)
|
mm(in) |
2120 (83.5) |
3060 (120.5) |
4060 (159.8) |
| |
Y軸行程(前后)
|
mm(in) |
1600 (63.0) |
| |
Z軸行程(上下)
|
mm(in) |
800 (31.5) |
| |
主軸鼻端至工作臺面距離
|
mm(in) |
200-1000 (7.9-39.4) |
| |
雙柱間距離
|
mm(in) |
1700 (66.9) |
|
工作臺規格
|
| |
工作臺尺寸 (X軸方向)
|
mm(in) |
2000 (78.7) |
3000 (118.1) |
4000 (157.5) |
| |
工作臺尺寸 (Y軸方向)
|
mm(in) |
1500 (59.0) |
| |
工作臺最大載重
|
kg(lb) |
8000 (17600) |
10000 (22000) |
12000 (26400) |
|
主軸規格
|
| |
主軸轉速
|
rpm |
齒輪式/10-6000 |
| |
主軸馬力（連續/30分鐘額定）
|
kW(HP) |
22/26 (30/35) |
| |
主軸內孔錐度
|
|
BT#50 |
|
進給系統
|
| |
G00 快速進給 (X 軸)
|
mm(in)/min |
24000 (944.8) |
24000 (944.8) |
20000 (787.4) |
| |
G00 快速進給 (Y 軸)
|
mm(in)/min |
24000 (944.8) |
| |
G00 快速進給 (Z 軸)
|
mm(in)/min |
15000 (590.5) |
| |
G01 切削進給
|
mm(in)/min |
1-10000 (0.04-393.7) |
|
刀庫系統
|
| |
刀庫容量
|
pcs |
32 |
| |
最大刀具直徑／無鄰刀
|
mm(in) |
127/215 (5.0/8.5) |
| |
最大刀具長度
|
mm(in) |
400 (15.7) |
| |
最大刀具重量
|
kg(lb) |
20 (44) |
|
精度
|
| |
定位精度(JISB6338)
|
mm(in) |
±0.01 (0.0004)全行程 |
| |
定位精度(VDI/DGQ 3441)
|
mm(in) |
P 0.020 (0.0008) |
P 0.025 (0.001) |
P 0.030 (0.0012) |
| |
重現性精度 (JISB6338)
|
mm(in) |
±0.003 (0.0001) |
| |
重現性精度(VDI/DGQ 3441)
|
mm(in) |
Ps 0.015 (0.0006) |
Ps 0.020 (0.0008) |
Ps 0.025 (0.001) |
|
機器占地面積和重量
|
| |
機器占地長度
|
mm(in) |
6250 (246) |
8300 (327) |
10250 (404) |
| |
機器占地寬度
|
mm(in) |
4650 (183) |
| |
機器占地高度
|
mm(in) |
4350 (171) |
| |
機器重量
|
kg(lb) |
22000 (48400) |
27000 (59400) |
29000 (63800) |
|
|
|
標準附件
|
選購附件
|
| |
■ BT50 主軸錐孔+MAS 拉刀栓 |
|
■ DIN50 主軸錐孔 |
| |
■ 6000 rpm 兩檔無段變速齒輪箱主軸 (30/35HP) |
|
■ CAT50 主軸錐孔+ANSI 拉刀栓 |
| |
■ 主軸及齒輪箱溫控系統 |
|
■ 4000 rpm兩檔無段變速齒輪箱主軸 (30/35HP) |
| |
■ 機械式扭力限制器 (X, Y, Z軸) |
|
■ 10,000 rpm 直結式主軸 (25/30HP) BBT50刀把 |
| |
■ 雙編碼器回饋系統 (X, Y, Z軸) |
|
■ 15,000 rpm 直結式主軸 (25/30HP) BBT40刀把 |
| |
■ 中央集中自動潤滑系統 |
|
■ 立柱加高200mm |
| |
■ 全封式切削防護罩 |
|
■ 立柱加高400mm |
| |
(高度約1700 mm (66.9”)) |
|
■ 全密閉式切削防護罩 |
| |
■ 多層次迭式操作門 |
|
■ 60刀容量刀庫 |
| |
(最大門寬=X軸行程–200mm) |
|
■ 90 刀容量刀庫 |
| |
■ 切削液系統 (含切削泵及儲存筒) |
|
■ 120 刀容量刀庫 |
| |
■ 三軸獨立潤滑油回收系統 |
|
■ X,Y,Z軸光學尺回饋系統 |
| |
■ 雙螺旋及鏈?zhǔn)借F屑輸送機及蓄屑車 |
|
■ 油路刀把接口 |
| |
■ 32 刀容量刀庫 |
|
■ 主軸中心出水(Form A) |
| |
■ 剛性攻牙功能 |
|
■ 自動附加頭每 5°分度機構 |
| |
■ 腳踏手動松刀開關 |
|
■ 90° 頭每90度一位置手動分度 |
| |
■ 移動式手搖手輪 |
|
■ 30° 頭每90度一位置手動分度 |
| |
■ 工作燈 |
|
■ 萬向頭 A, C軸向手動分度 |
| |
■ 程序結束及警示燈 |
|
■ 延長頭 |
| |
■ RS232傳輸接口 |
|
■ 懸臂式附加頭置放架 |
| |
■ 清潔用水槍 |
|
(置于右側立柱邊容許放置一個) |
| |
■ 基礎螺栓及水平調整螺絲 |
|
■ 懸臂式操作面板 (水平移動式) |
| |
■ 機器操作及維修說明書 |
|
■ 自動刀長量測系統 |
| |
■ FANUC 18iM 控制器 |
|
■ 自動工件量測系統 |
| |
|
|
■ Heidenhain TNC i530 控制器 |
| |
|
|
■ CNC 旋轉工作臺 |
|
|
注：一切規格崴立保留修改的權利。
