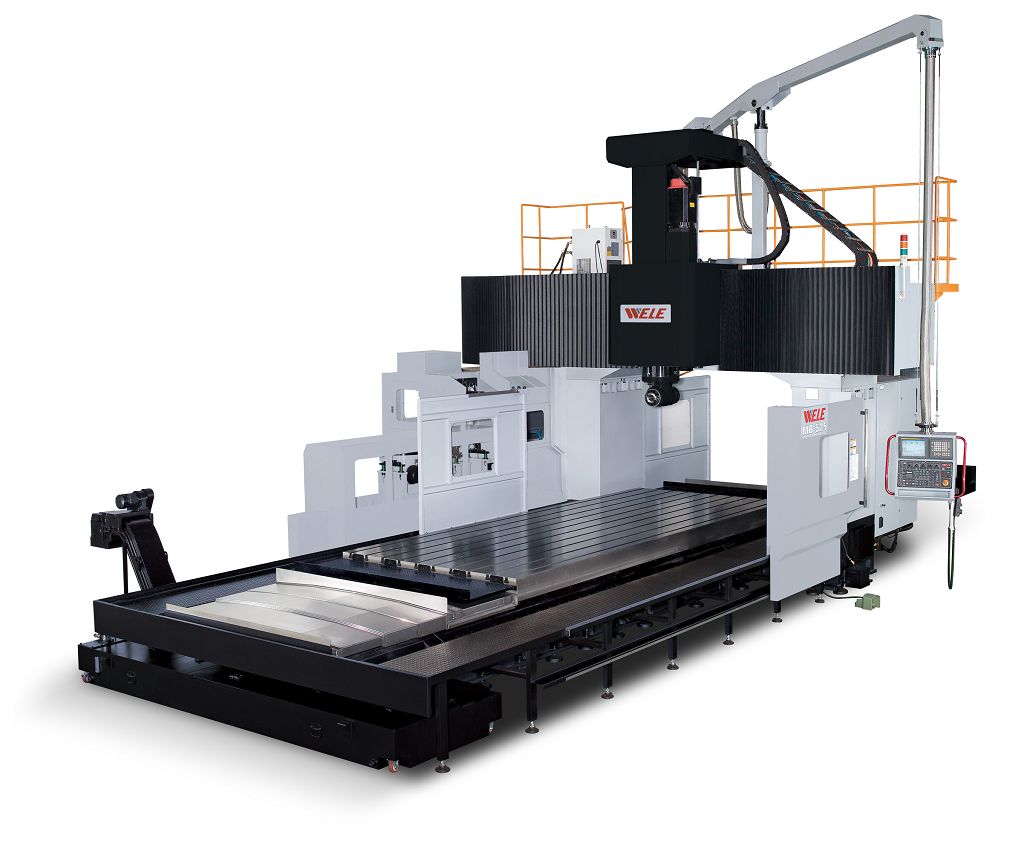

MB-x25系列
發布于：2015/1/28 15:05:01 點擊量：
1.全自動換頭/換刀,五面加工機
2.全系列重負荷滾柱導軌設計
3.可額外追加附加頭(多倉頭庫)
4.最大行程(X/Y/Z)：7060/3200/1400mm
| |
規格/機型
|
單位 |
MB-425 |
MB-525 |
MB-625 |
MB-725 |
|
加工范圍
|
| |
X軸行程(左右)
|
mm(in) |
4060 (159.8) |
5060 (199.2) |
6060 (238.6) |
7060 (278) |
| |
Y軸行程(前后)
|
mm(in) |
3200 (126) |
| |
Z軸行程(上下)
|
mm(in) |
1000 (39.4) |
| |
主軸鼻端至工作臺面距離
|
mm(in) |
200-1200 (7.9-47.2) |
| |
臥式主軸中心線到工作臺面距離
|
mm(in) |
0-984 (0-38.7) |
| |
雙柱間距離
|
mm(in) |
2500 (98.4) |
|
工作臺規格
|
| |
工作臺尺寸 (X軸方向)
|
mm(in) |
4000
(157.5) |
5000
(196.9) |
6000
(236.2) |
| |
工作臺尺寸 (Y軸方向)
|
mm(in) |
2000 (78.7) |
| |
工作臺最大載重
|
kg(lb) |
15000
(33000) |
18000
(39600) |
20000
(44000) |
20000
(44000) |
|
主軸規格
|
| |
主軸轉速_立式
|
rpm |
齒輪式/10-6000 |
| |
主軸轉速_臥式
|
rpm |
2400 |
| |
主軸馬力（連續/30分鐘額定）
|
kW(HP) |
22/26 (30/35) |
| |
主軸內孔錐度
|
|
BT#50 |
| |
臥式主軸自動旋轉分度
|
degree |
每 5° 分度 |
|
進給系統
|
| |
G00 快速進給 (X 軸)
|
mm(in)/min |
18000
(708.7) |
12500
(492.1) |
9000
(354.3) |
6000
(236.2) |
| |
G00 快速進給 (Y 軸)
|
mm(in)/min |
20000 (787.4) |
| |
G00 快速進給 (Z 軸)
|
mm(in)/min |
12000 (472.4) |
| |
G01 切削進給
|
mm(in)/min |
1-10000 ( 0.01-393.7) |
|
刀庫系統
|
| |
刀庫容量
|
pcs |
60 |
| |
最大刀具直徑／無鄰刀
|
mm(in) |
127/215 (5/8.5) |
| |
最大刀具長度
|
mm(in) |
400 (15.7) |
| |
最大刀具重量
|
kg(lb) |
20 (44) |
|
精度
|
| |
定位精度(JISB6338)
|
mm(in) |
±0.015 (0.0006) 全行程 |
| |
定位精度(VDI/DGQ 3441)
|
mm(in) |
P 0.030
(0.0012) |
P 0.040
(0.0016) |
P 0.050
(0.0020) |
P 0.060
(0.0024) |
| |
重現性精度 (JISB6338)
|
mm(in) |
±0.003 (0.0001) |
| |
重現性精度(VDI/DGQ 3441)
|
mm(in) |
Ps 0.025
(0.0001) |
Ps 0.030
(0.0012) |
Ps 0.035
(0.0014) |
Ps 0.045
(0.0018) |
|
機器占地面積和重量
|
| |
機器占地長度
|
mm(in) |
10590
(416.9) |
12910
(508.3) |
15000
(590.6) |
16220
(638.6) |
| |
機器占地寬度
|
mm(in) |
6755 (266.7) |
| |
機器占地高度
|
mm(in) |
5850 (230.3) |
| |
機器重量
|
kg(lb) |
41000
(90200) |
46000
(101200) |
51000
(112200) |
56000
(123200) |
|
|
|
標準附件
|
選購附件
|
| |
■ BT50主軸錐孔 |
|
■ DIN50主軸錐孔 |
| |
■ 6,000轉兩檔無段變速齒輪箱主軸 |
|
■ CAT50主軸錐孔 |
| |
■ 臥式主軸頭自動5度分度裝置 |
|
■ 4,000轉兩檔無段變速齒輪箱主軸 |
| |
■ 自動臥式主軸頭一組及其交換系統 |
|
■ 30° 附加頭 |
| |
■ 主軸油溫冷卻裝置 |
|
■ 萬向頭 |
| |
■ X、Y軸搭配光學尺回饋系統 |
|
■ 延長頭 |
| |
■ 雙編碼器回饋裝置 (Z軸) |
|
■ Z軸行程延伸至1200mm |
| |
■ 機械式扭力限制器 （X、Y、Z軸） |
|
(主軸鼻端至工作臺面距離200-1400mm) |
| |
■ 中央自動潤滑系統 |
|
■ Z軸行程延伸至1400mm |
| |
■ 立軸防塵蓋 |
|
(主軸鼻端至工作臺面距離200-1600mm) |
| |
■ 四片式護罩 |
|
■ 全封式切屑防護罩 |
| |
■ 三軸獨立潤滑油回收系統 |
|
■ 后半套式切屑防護罩+兩門 |
| |
■ 切削液系統（含切削泵及儲存筒） |
|
■ 葉片式鐵屑卷屑裝置 |
| |
■ 雙彈簧式鐵屑卷屑裝置 |
|
■ 120刀刀庫 |
| |
■ 鏈式鐵屑輸送機及收集桶 |
|
■ Z軸光學尺回饋系統 |
| |
■ 刀臂式自動換刀裝置（立、臥） |
|
■ 油路刀把接口 |
| |
■ 60刀刀庫 |
|
■ 電器箱熱交換器改裝冷氣機 |
| |
■ 腳踏式主軸松刀開關 |
|
■ 第四軸界面 |
| |
■ 工作燈 |
|
■ CNC旋轉工作臺 |
| |
■ 程序結束及警示燈 |
|
■ 葉片式卷屑器 |
| |
■ RS232傳輸接口 |
|
■ 圓盤式油水分離機 |
| |
■ 清潔用水槍 |
|
■ 油壓箱加裝冷卻系統 |
| |
■ 水平調整螺絲及基礎螺栓 |
|
■ 主軸中心出水(FORM A) |
| |
■ 機器操作及維修說明書 |
|
■ 中心出水高水箱 |
| |
■ 主軸加工吹氣裝置 |
|
■ 自動刀長量測系統 |
| |
■ 密閉式電氣箱及熱交換器 |
|
|
| |
■ 五面懸吊式操作箱 |
|
|
| |
■ 移動式手搖手輪 |
|
|
註：一切規格崴立保留修改的權利。
