具有較大的扭矩
本機自動化程度高，操作非常方便
本産品經過特別精心設計，具有一流的結構，機身超大剛性
規格/機型編碼
單位
UB-321Z
UB-325Z
UB-328Z
UB-332Z
行程
X軸行程
mm
3060
3060
3060
3060
Y軸行程
mm
2150
2550
2800
3200
Z軸行程
mm
1000標準（1200選配）
B=90度時，主軸中心線距離臺面
mm
185-1185
B=0度時，主軸鼻端至工作臺面
mm
0-800
雙柱間距離
mm
2300
2700
2300
2700
主軸轉速
rpm
10-12000
主軸傳動
內藏馬達
主軸馬力（S1連續）
kw
34
主軸最大扭力（S1/S6)
Nm
160/200
主軸內孔錐度
HSK-A100
B軸
旋轉角度
度
±110
旋轉速度
deg/min
2000
旋轉扭矩
Nm
1000
剎車扭矩
Nm
4000
C軸
旋轉角度
度
±360
旋轉速度
deg/min
2000
旋轉扭矩
Nm
1000
剎車扭矩
Nm
4000
換刀系統
刀庫容量
set
32
最大刀具直徑/無鄰刀
mm
127/215
最大刀具長度
mm
400
最大刀具重量
kg
20
刀把型式
HSK-A100
工作臺
工作臺尺寸（X×Y）
mm
3000×2000
3000×2400
3000×2000
3000×2400
工作臺T型槽（寬×間距×數量）
mm
28×200×10
工作臺負載重量
kg
12000
12000
12000
12000
近給
G00近給速率(X軸)
mm/min
20000
20000
20000
20000
G00近給速率(Y軸)
mm/min
20000
20000
18000
15000
G00近給速率(Z軸)
mm/min
10000
10000
10000
10000
切削近給率
mm/min
1-10000
1-10000
1-10000
1-10000

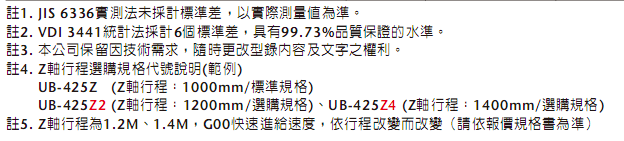

三軸鐳射定位精度（JIS 6336 檢測法/見注1）
定位精度 （全行程）
mm
±0.015
±0.015
±0.015
±0.015
重現性精度 （全行程)
mm
±0.003
±0.003
±0.003
±0.003
三軸鐳射定位精度（VDI 3441 檢測法/見注2）
定位精度 （全行程）
mm
0.025
0.025
0.025
0.025
重現性精度 （全行程)
mm
0.02
0.02
0.02
0.02
BC軸旋轉定位精度
arc sec
±10"
油氣壓系統
切削液容量
liter
650
750
750
850
切削液泵
HP
1.5
1.5
1.5
1.5
潤滑油箱容量
liter
6
6
6
6
油壓箱容量
liter
125
125
125
125
油壓泵
HP
7.5
7.5
7.5
7.5
氣壓需求壓力
Kg/cm2
5
5
5
5
其他
控制系統
HEIDENHAIN iTNC530
電力規格
AC380V±10%，3相，60Hz/50Hz
總需求電力
KVA
100KVA
占地面積（長向尺寸）
mm
8610
8610
8610
8610
（寬向尺寸）
mm
5450
5850
6100
6500
機器高度（主軸頭/五面懸吊）
mm
5650/6550
5650/6550
5650/6550
5650/6550
機器總重
kg
33100
35900
34300
37100
