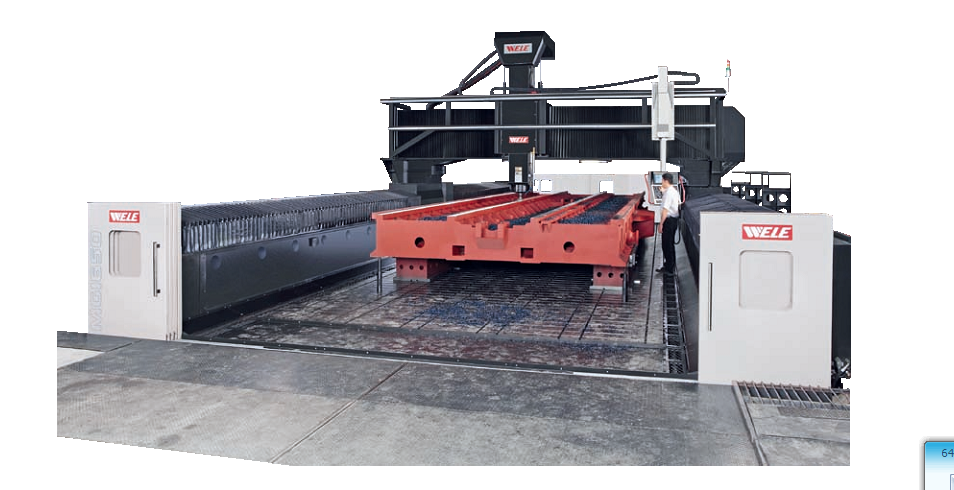

MG-xxx50T系列
1.最新一代齒輪傳動主軸設計
2.全系列重負荷滾柱導軌設計
3.最大行程(X/Y/Z)：30000/5000/1400mm
| 規格/機型編碼 | 單位 | MG-1650T | MG-1850T | MG-2250T | MG-2650T | MG-3050T |
| 行程 | ||||||
| X軸行程 | mm | 16000 | 18000 | 22000 | 26000 | 30000 |
| Y軸行程 | mm | 5000 | ||||
| Z軸行程 | mm | 1000（1200，1400選配） | ||||
| 主軸鼻端至工作臺面距離 | mm | 200-1200 | ||||
| 雙柱間距離 | mm | 5800 | ||||
| 工作臺 | ||||||
| 工作臺尺寸（X×Y） | mm | 16000×4800 | 18000×4800 | 22000×4800 | 26000×4800 | 30000×4800 |
| 工作臺T型槽（寬×間距) | mm | 28×200 | ||||
| 工作臺最大載重 | kg/㎡ | 2500 | ||||
| 主軸 | ||||||
| 主軸轉速 | rpm | 10-6000 | ||||
| 主軸馬力（連續/30分鐘設定） | kw（HP) | 22/26（30/35） | ||||
| 主軸傳動（無段變速齒輪箱） | G.R | 2 | ||||
| 主軸內孔錐度 | # | #50 | ||||
| 進給 | ||||||
| G00快速進給（X軸） | mm/min | 20000 | ||||
| G00快速進給（Y/Z軸） | mm/min | 12000 | ||||
| G01切削進給 | mm/min | 1-10000 | ||||
| 換刀系統 | ||||||
| 刀庫容量 | set | 32 | ||||
| 最大刀具直徑/無鄰刀 | mm | 127/215 | ||||
| 最大刀具長度 | mm | 400 | ||||
| 最大刀具重量 | kg | 20 | ||||
| 刀把型式/拉刀螺栓 | BBT50/MAS403P50T-1(45°） | |||||
| 三軸鐳射定位精度（JIS 6336 檢測法/見注1） | ||||||
| 定位精度 （全行程） | mm | ±0.025 | ±0.025 | ±0.025 | ±0.025 | ±0.025 |
| 重現性精度 （全行程) | mm | ±0.010 | ±0.010 | ±0.010 | ±0.010 | ±0.010 |
| 三軸鐳射定位精度（VDI 3441 檢測法/見注2） | ||||||
| 定位精度 （全行程） | mm | 0.060 | 0.070 | 0.080 | 0.100 | 0.120 |
| 重現性精度 （全行程) | mm | 0.040 | 0.050 | 0.070 | 0.080 | 0.100 |
| 其他 | ||||||
| 電力規格 | AC220V±10%，3相，60Hz/50Hz | |||||
| 總需求電力 | KVA | 80KVA | ||||
| 占地面積（長向尺寸） | mm（約) | 23500 | 25200 | 29800 | 34100 | 38400 |
| （寬向尺寸） | mm（約) | 8560 | 8560 | 8560 | 8560 | 8560 |
| 機器高度（最高） | mm（約) | 4200 | 4200 | 4200 | 4200 | 4200 |
| 機器總重 | kg(約） | 220000 | 240000 | 280000 | 320000 | 360000 |
